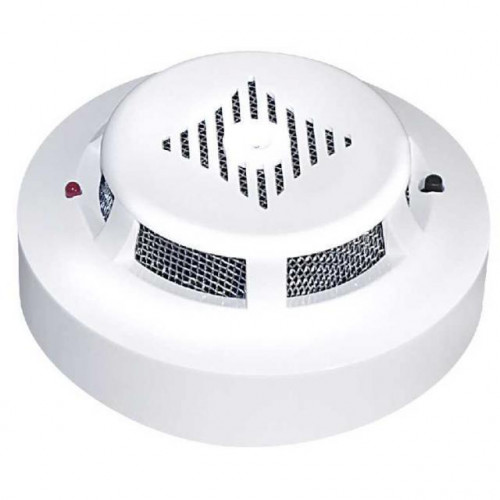

Артон СПД-3.10 (База Б2). Извещатель 4-проводный оптический точечный дымовой
Артикул: 4569
4-проводный оптический точечный дымовой извещатель. Индикация режима работ, кнопка "тест"
- 4-х проводное подключение к ППКП
- Кнопка «Тест»
- Индикация дежурного режима работы и режима «Пожар»
Характеристики
- Диапазон питающих напряжени: 10 - 30 В
- Ток потребления в дежурном режиме: не более 0,1 мА
- Габаритные размеры: не более 85х37 мм
- Наличие индикации дежурного режима: Да
Реализация различных функций с помощью баз
База | Количество контактов | Наличие ВУОС | Наличие реле | Контакты реле | Подключение |
Б01 | 4 | - | - | - | 2-проводное |
Б1 | 6 | + | - | - | 2-проводное |
Б2 | 7 | - | 1 | НЗ | 4-проводное |
Б3 | 7 | - | 1 | НР | 4-проводное |
Б4 | 8 | + | 1 | НЗ | 4-проводное |
Б5 | 8 | + | 1 | НР | 4-проводное |
Б6* | 8 | - | 2 | НЗ, НР | 4-проводное |
Б7* | 8 | - | 2 | НР, НР | 4-проводное |
Б8* | 9 | + | 2 | НЗ, НР | 4-проводное |
Б9* | 9 | + | 2 | НР, НР | 4-проводное |
