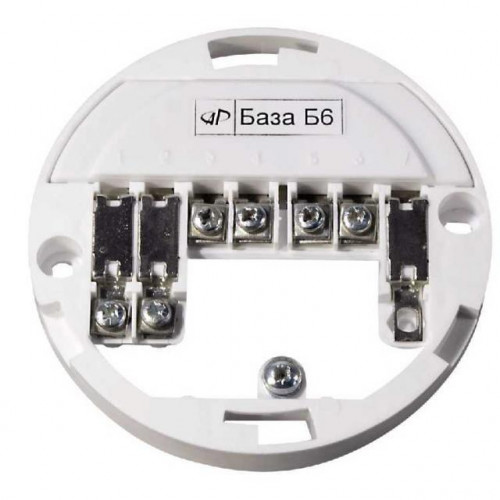

Артон База Б6. 4-проводная оконечная база извещателя СПД-3.10
Артикул: 36553
4-проводная оконечная база извещателя СПД-3.10 НЗ и НР реле
База Б6 предназначена для использования в качестве оконечной базы в четырехпроводном ШС совместно с базами Б2 или Б4 (с НЗ контактами). База Б6 формирует выходной сигнал с помощью контактов основного реле и дополнительно контролирует работоспособность четырёхпроводного ШС. В таком ШС отсутствие напряжения питания из-за обрыва или извлечение любого блока электронного из базы приводит к формированию на ППК извещения «Неисправность» по этому ШС
Характеристики
- Способ подключения к ППК: четырехпроводный ШС
- Сопротивление между контактами "1" и "2", при снятом электронном блоке: не более 200 кОм
- Сопротивление между контактами "1" и "2", при установленном электронном блоке: не более 2 Ом
- Способ формирования выходного сигнала: размыканием контактов реле
Реализация различных функций с помощью баз
База | Количество контактов | Наличие ВУОС | Наличие реле | Контакты реле | Подключение |
Б01 | 4 | - | - | - | 2-проводное |
Б1 | 6 | + | - | - | 2-проводное |
Б2 | 7 | - | 1 | НЗ | 4-проводное |
Б3 | 7 | - | 1 | НР | 4-проводное |
Б4 | 8 | + | 1 | НЗ | 4-проводное |
Б5 | 8 | + | 1 | НР | 4-проводное |
Б6* | 8 | - | 2 | НЗ, НР | 4-проводное |
Б7* | 8 | - | 2 | НР, НР | 4-проводное |
Б8* | 9 | + | 2 | НЗ, НР | 4-проводное |
Б9* | 9 | + | 2 | НР, НР | 4-проводное |
Б01 — 4
Б1 — 6
Б2 — 7
Б3 — 7
Б4 — 8
Б5 — 8
Б6* — 8
Б7* — 8
Б8* — 9
Б9* — 9
База — Количество контактов
